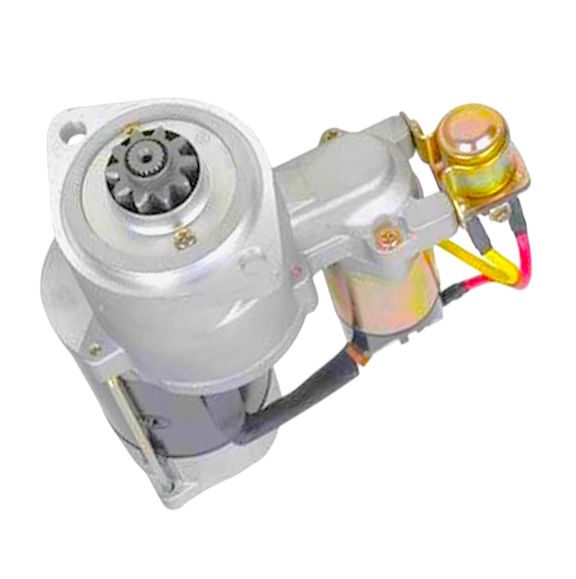

Стартер для Caterpillar, CAT STM2323

Стартер

STM2323

===

AS UD11144S Cargo 112323 CAS CST35602, CST35602AS, CST35602ES, CST35602OS, CST35602RS CAT 0R1091, 1146864, 5I7716 Delco Remy 19081108 KRAUF STM2323, STM2323WD, STM6323MH, STM6323SK, STM6323WD, STM7323NL Mitsubishi 3436600101, 3436610100, 3476610900, 3476610902, 3476610903, 3476620900, 3476620901, M003T56174, M003T56181, M003T56182, M003T56183, M3T56172, M3T56174, M3T56181, M3T56182, M3T56183, M3T65181 Motorherz STM2323WA RT QD2804 WAI 2-2087-MI WPS 18239N ZAUFER 300N11136Z

Стартер — это электромеханическое устройство, предназначенное для запуска двигателя внутреннего сгорания.
Он обеспечивает первоначальное вращение коленчатого вала, необходимое для запуска процесса воспламенения топливной смеси.
В технике JCB стартеры используются для надежного запуска дизельных двигателей.
Основные компоненты стартера:
 1. Корпус:
 • Обеспечивает защиту внутренних компонентов.
 • Обычно изготавливается из металла для прочности.
 2. Электродвигатель:
 • Генерирует вращательное движение, передающееся на коленчатый вал.
 3. Бендикс (приводной механизм):
 • Соединяет стартер с маховиком двигателя на время запуска.
 • Включает шестерню, которая временно сцепляется с венцом маховика.
 4. Втягивающее реле:
 • Отвечает за включение и отключение стартера.
 • Перемещает шестерню бендикса в зацепление с маховиком.
 5. Щеточный узел и коллектор:
 • Передают ток на обмотки ротора, создавая магнитное поле для вращения.
 6. Редуктор (в некоторых моделях):
 • Уменьшает обороты электродвигателя и увеличивает крутящий момент.
Принцип работы стартера:
 1. Включение:
 • При повороте ключа зажигания или нажатии кнопки запуска, ток подается на втягивающее реле.
 2. Зацепление:
 • Реле перемещает шестерню бендикса, которая зацепляется с маховиком двигателя.
 3. Вращение:
 • Электродвигатель стартера вращает маховик, а вместе с ним — и коленчатый вал двигателя.
 4. Отключение:
 • После запуска двигателя бендикс автоматически отсоединяется, предотвращая обратное вращение стартера.
Проблемы стартера и их причины:
 1. Стартер не крутит:
 • Разряжен аккумулятор.
 • Неисправно втягивающее реле.
 • Плохой контакт на клеммах или в проводке.
 2. Стартер крутит, но двигатель не запускается:
 • Износ бендикса (шестерня не зацепляется с маховиком).
 • Поломка зубьев венца маховика.
 3. Щелчки при запуске:
 • Слабый заряд аккумулятора.
 • Поломка втягивающего реле.
 4. Скрежет или шум:
 • Износ шестерни бендикса.
 • Повреждения зубьев маховика.
 5. Стартер не отключается после запуска двигателя:
 • Залипание втягивающего реле.
 • Неисправность замка зажигания.
Обслуживание стартера:
 1. Регулярная проверка контактов и клемм:
 • Убедитесь в отсутствии коррозии и плотности соединения.
 2. Очистка стартера:
 • Удаляйте грязь и пыль, чтобы избежать перегрева.
 3. Замена щеток:
 • Изношенные щетки снижают мощность стартера.
 4. Проверка бендикса:
 • Убедитесь, что шестерня свободно перемещается и возвращается в исходное положение.
 5. Диагностика аккумулятора:
 • Проверьте, что батарея обеспечивает достаточный ток для работы стартера.
===
